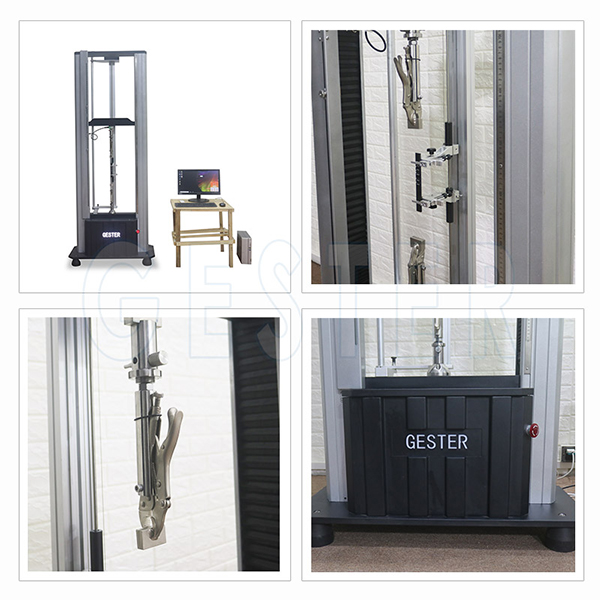

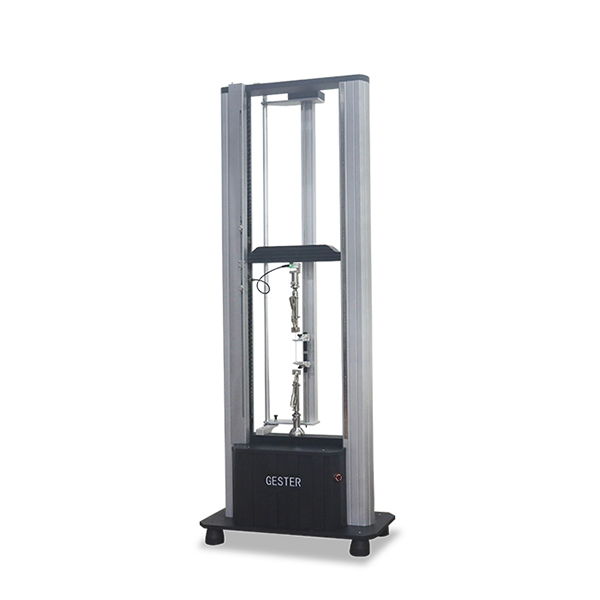

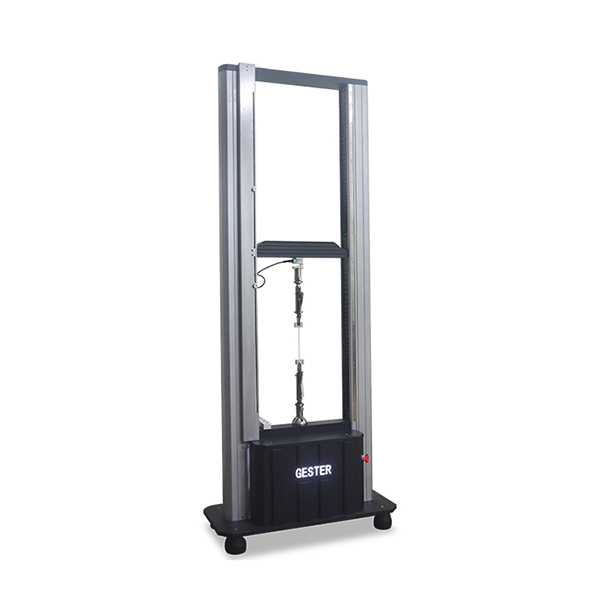

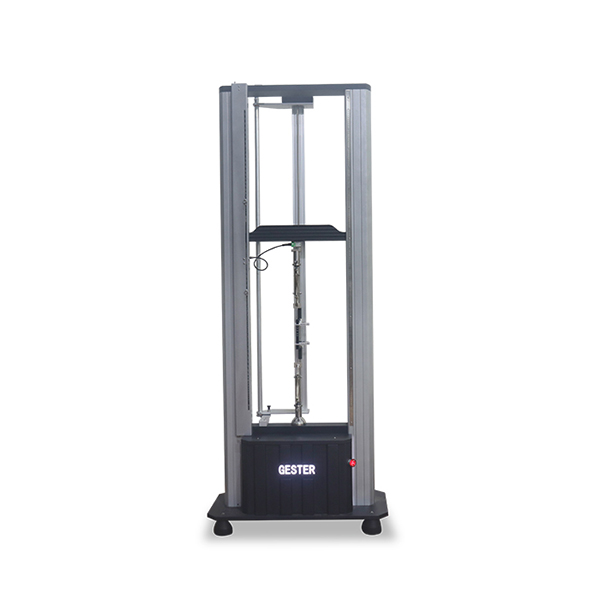

Máquina de teste universal (coluna dupla)

Aplicação
Este equipamento de teste é designado para realizar teste de tensão, compressão, flexão, corte, força de adesão, descamação, rasgo e outros testes para calçados, borracha, plástico, couro, metal, linha de nylon, tecido, papel, aviação, embalagem, construção, petrificação, eletricidade, veículo e outros materiais. É um equipamento básico de controle de qualidade, inspeção de recepção, teste físico, pesquisa mecânica, desenvolvimento material e mais.

Características
1. O sistema de alimentação: servo motor e servo-condutores, engrenagem de parafuso helicoidal, redutor de haste e parafuso de esfera.
2. Sistema de controle: adota o método de controle de comando por pulso, controle mais preciso e mais fácil.
3. Gama de controle de velocidade: 0.001-500mm ou 0.001-1000mm/min (opção)
4. O ajuste de placa intermediária pode ser grosseiro rápido e lento de ajuste fino.
5. Ele retornará ao lugar original e guarda automaticamente após o teste.
6. Modo de transmissão de dados: transmissão RS232.
7. Este instrumento pode realizar uma velocidade constante, potência constante, modo de controle de curso constante e modo de controle multi-nível que pode atender os requisitos de teste comum.
8. Espaço de teste: largura de teste é de 400 mm (padrão)
9. Todo o espaço de deslocamento da placa: 1200 mm (Excluindo o equipamento, de acordo com as exigências do cliente).
10. Todo o deslocamento: o codificador é 1800 P/R, pode melhorar a precisão em 4 vezes.
11. Usando o codificador LINE DRIVE apresenta forte capacidade anti-interferência e resolução de deslocamento de 0,001 mm.
12. Dispositivo de segurança: Dispositivo de parada de emergência de sobrecarga, dispositivo de limite de curso para cima e para baixo, sistema de bloqueio automático de fuga e função de paragem automática do ponto de interrupção.

Especificações principais

Modelo GT-UA01
Capacidade máxima 10N, 20N, 50N, 100N, 200N, 500N, 1KN, 2KN, 5KN,10KN,20KN
Display Modo de exibição no computador
Resolução da força 1/100,000
Precisão da força ≤+/-0.5%
Resolução do curso 0.001 mm

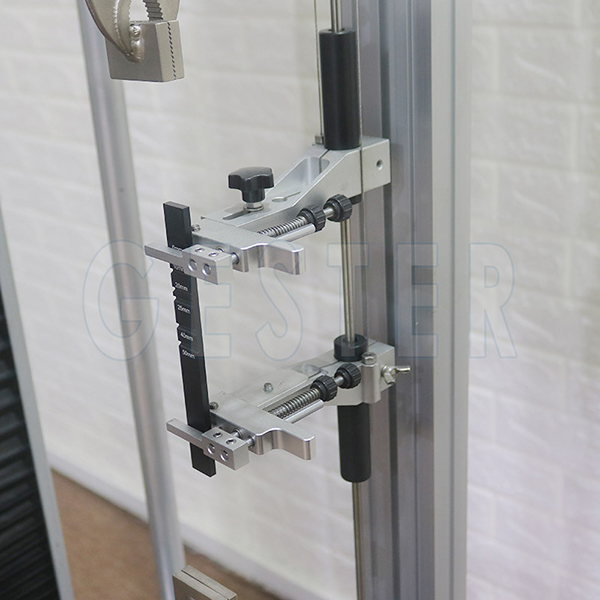

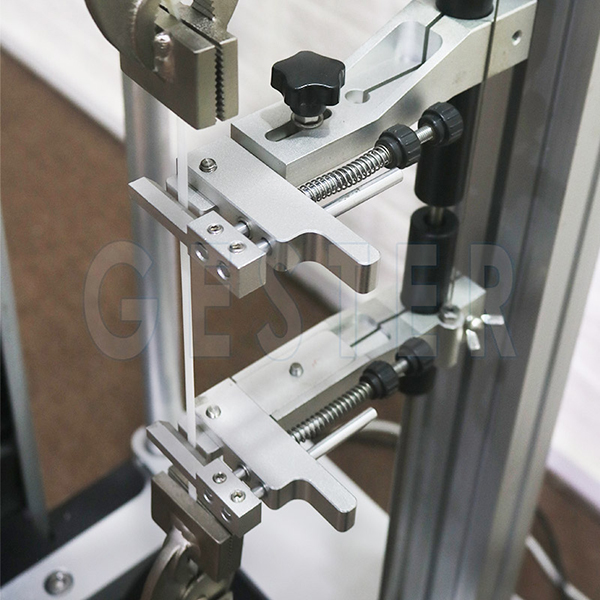

Resolução do extensômetro 0.001 mm
Velocidade do teste 0.001-500mm/min 0.001-1000mm/min
Espaço de deslocamento 1200mm (pode ser personalizada sob medida de acordo com as suas necessidades)
Força do interruptor de unidade Kgf, N, Ibf, g, ton, Mpa
Modo de paragem Paragem mediante sobrecarga, botão de paragem de emergência, paragem automática quando ocorre danos da amostra, paragem automática do limite superior e inferior, função de reposição automática
Acionamento da máquina Movimentação do servo motor, roda síncrona e fuso de esferas de precisão
Fonte de energia AC 220V 50/60HZ 10A
Dimensões 75x70x170cm (LxDxA)
Peso 170kg

Padrões

SATRA TM5, TM53, TM52, TM51, TM108, TM113, TM117, TM118, TM120, TM123, TM149, TM162, TM401, TM 411,TM 410, ASTMD 751/2209 /412/624 FIA 1206, BS5131- 3.7, 5.11, 5.13 , BS 5153-2.6 ISO22650, ISO 19958,ISO 3377-1, ISO 3377-2, ISO 11644, ISO 20866, ISO 20867, ISO19957, ISO20874, ISO20344-5.2.4, ISO 20345-5.3.1.2, ISO17698,ISO20875, ISO22777, ISO22776, ISO22654, ISO20863, ISO20876, ISO17695, ISO17697, ISO34-1 ,ISO36, ISO37, ISO 17708, ISO 17696,ISO17706, ISO 22650 AS/NZS 2210.2-5.2.4 DIN 53331, GB/T 3903.8 , GB/T 3903.9 , GB/T3903.14 ,GB/T3903.20,GB/T3903.21, GB/T3903.22, GB/T 3903.23 , GB/T 3903.24, GB/T 3903.25, GB/T 3903.26, GB/T 3903.29 ,GB/T3903.32,GB/T 3903.39,GB/T 3903.40, GB/T 3903.43 GB/T 4689.20 , GB/T20991-5.2.4 ,GB 21148-5.3.1.2, GB/T 17928, GB/T529, GB/T528, GB/T532, GB/T1143, GB/T21396 QB/T 11413 ,QB/T 2711 ,QB/T2675, QB/T2883, QB/T4118,QB/T4198 HG/T 2726, HG/T 2877, HG/T4805
