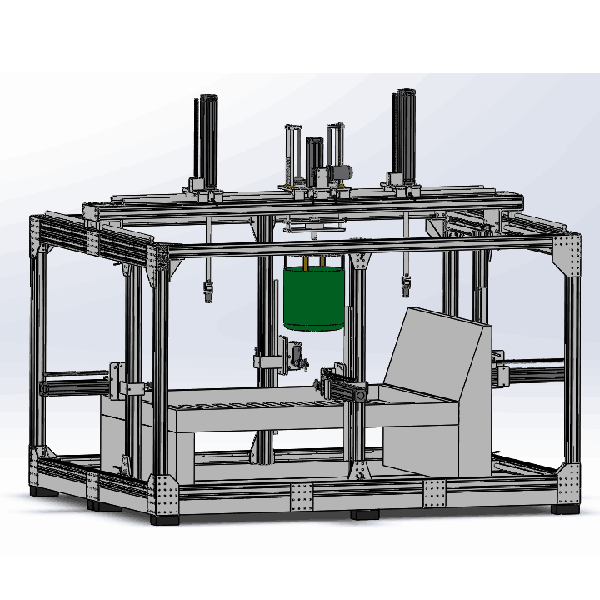

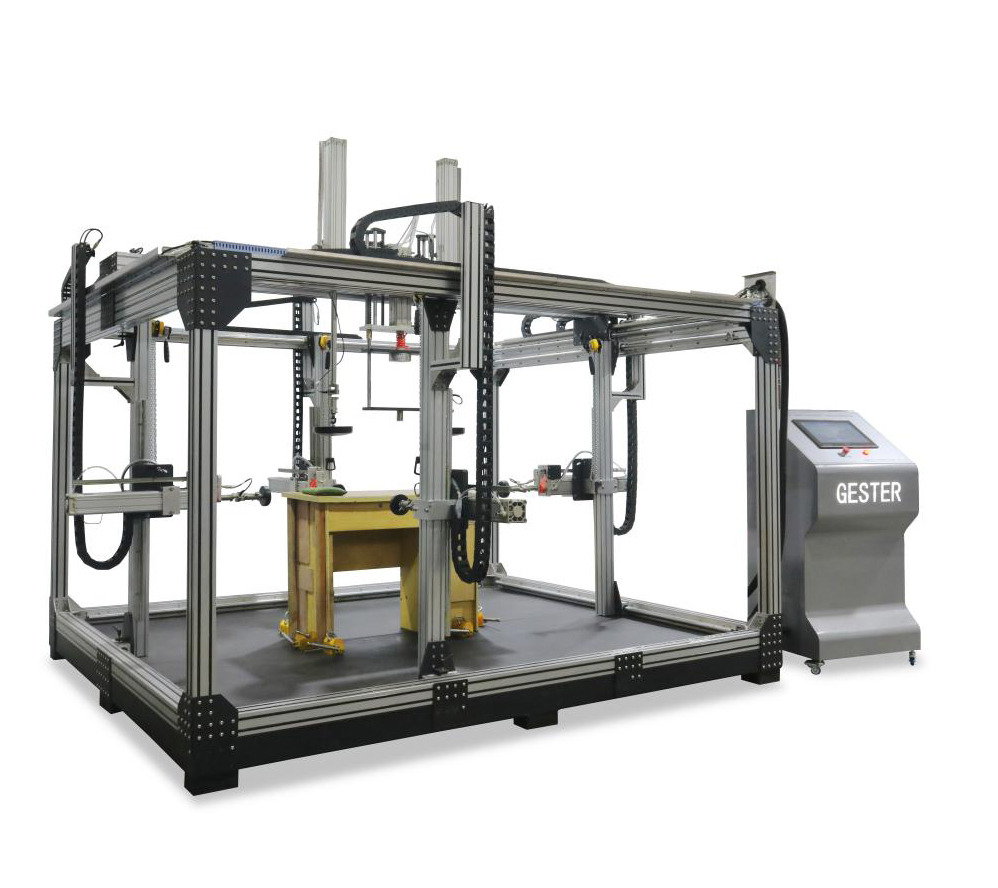

Máquina de teste universal com soluções de teste personalizadas
Aplicação
Este testador é usado para testar as propriedades mecânicas das mesas de escritórios e mesas. Pode realizar o teste de carga estática horizontal, teste de durabilidade horizontal, teste de carga estática vertical e teste de impacto vertical.
| Modelo | |
| Modo de controle | Controle CPL |
| Comprimento máx. da amostra | 3m |
| Célula de carga | 3KN |
| Dimensões da máquina | 320cm×250cm×200cm(L×W×H) |
| Normas de ensaio | Mesa: EN 1730-2012 Seção 6.2, 6.3, 6.4,6.5, 6.6, 6.7,6.9 Cama: EN 1725 Seção 7.2, 7.3, 7.4, 7.5, 7.6, 7.7 |
| Método de teste --- Mesa Padrão EN 1723 | 6.2 Teste de carga estática horizontal 6.3 Teste de carga estática vertical 6.4 Teste de rigidez e durabilidade horizontal 6.5 Teste de durabilidade vertical 6.6 Teste de resistência ao impacto vertical 6.7 Deflexão da superficie da mesa 6.9 Ensaio de queda |
| Método de teste--- Cama Padrão EN 1725 | 7.3 Teste de durabilidade 7.4 Ensaio de impacto vertical 7.5 Durabilidade da borda da cama 7.6 Teste de carga estática vertical 7.7 Teste de carga estática vertical da borda da cama |
| Acessórios padrão | - Dispositivo de carga horizontal 4 sets - Dispositivo de carga vertical 2 set - Dispositivo de impacto 1 set - GT-LB01-5 Carregamento de carga local 6 pcs - Fixadores 4 pcs - Servo cilindro 7 pcs - Célula de carga 6 pcs - Válvula proporcional elétrica 6 pcs - Motor 1 set - GT-LB01-6 Dispositivo de pendulo de assento 1 Set - GT-LB01-3 Carga de almofada de assento pequena 2 pcs - GT-LB01-2 Carga de almofada de assento 2 pcs - Manual em inglês - Certificado de Qualidade |
Padrões
EN1730 , EN527-3, EN581-3, GB/T 10357.1
Características
1. O quadro da máquina é feito de alumínio industrial de alta qualidade, bonito e generoso.
2. A estrutura ajustável do testador está equipada com polias, o que permite o fácil ajuste da posição de carga para se adaptar às mesas de diferentes especificações. A alça de posicionamento facilita o posicionamento, melhorando a eficiência.
3. O bloco de fixação na parte inferior é livre para ajustar a posição para acomodar as mesas de diferentes especificações.
4. O controlador PLC é usado para controlar as ações do instrumento. A operação é intuitiva e simples.
5. A válvula de regulação da pressão de precisão ajusta a pressão para alterar a força de carga. O sensor de força de alta precisão obtém o valor da força imediatamente. Cada unidade de carregamento é controlada individualmente. A força de carga é estável e confiável.
6. O bloco de carga removível pode ser facilmente alterado para atender aos diferentes requisitos de teste
Linha de orientaçao
O instrumento de teste emprega quatro cilindros hidráulicos horizontais (com valor de força específica) nos quatro lados da amostra. Após determinado número de vezes de ciclo repetitivo, verificamos se existe algum dano na estrutura da amostra, nas funções e outros aspectos. Assim, tomamos conhecimento do desempenho do produto e seus defeitos, contribuindo para referência futura de elaboração de produtos aperfeiçoados.
