Máquina de teste universal com soluções de teste personalizadas
Aplicação
No processo de movimentação ou transporte, pode ocorrer uma queda e causar danos ao produto. Esta máquina pode ser usada para encontrar a melhor solução possível para minimizar os danos durante o transporte.
Princípio
Esta série da máquina de teste de queda adota uma coluna dupla com instruções de escala de altura para o buffer de mola. É estável e confiável, e pode ser usada para testar borda, superfície e ângulo.
Padrões
ISO 2248，JIS Z0202，GB/T4857.5, ISTA
| Modelo | |
| Modo de exibição | Régua de altura |
| Altura da gota | 450~1500mm |
| Dimensão do painel de queda | (L*C)1200*1400mm |
| Peso máximo da amostra | 70kg |
| Dimensão máxima da amostra | (C*L*A)1000*1000*800mm |
| Método de transferência | Unidade elétrica |
| Área de espaço único | (L*C)350*760mm |
| Potência | 1∮, AC220V,50Hz，1/2P |
| Peso da máquina | Cerca de 450kg |
| Dimensões | (C*L*A)1400*1200*2140mm |
| Peça de material estrutural | |
| Placa base | 100×50mm Caixa de ferro |
| Superfície | 6mm Spray de ferro |
| Tabela de teste | 10mm Placa de alumínio duro (importada) |
| Pilar principal | 45＃aço sólido, tratamento térmico de superfície |
| Força principal pólo | 60＃parafuso sólido com copos de aço para cima e para baixo |
| Fixação | 45＃aço sólido, tratamento térmico de superfície. Duas extremidades com seis artigos e acessórios angulares |
| Peça de controle | |
| Força principal | Motor importado 1/2HP com 20: 1 conjunto, 1 redutor |
| Controlador | Sistema de cabo magnético Shihlin importado e proteção de sobrecarga, 2 conjuntos |
| Sistema geral | 15A Fuji switch 1 |
| Interruptor de viagem | Japão importou o interruptor de limite 2 conjuntos |
| Botão de controle | Diâmetro do botão de 25mm 5 conjuntos |
| Proteção | Proteção de falha do motor, proteção de limite alto e baixo, proteção de parada de emergência |
Especificações operacionais
(A) Passos de teste
1) Ligue o interruptor de energia e a luz de alimentação. (Neste momento, os não profissionais são estritamente proibidos de entrar no cordão amarelo ou fazer qualquer operação. É muito perigoso). Verifique se as duas asas estão horizontais. Caso contrário, ajuste a posição horizontal pelas mãos.

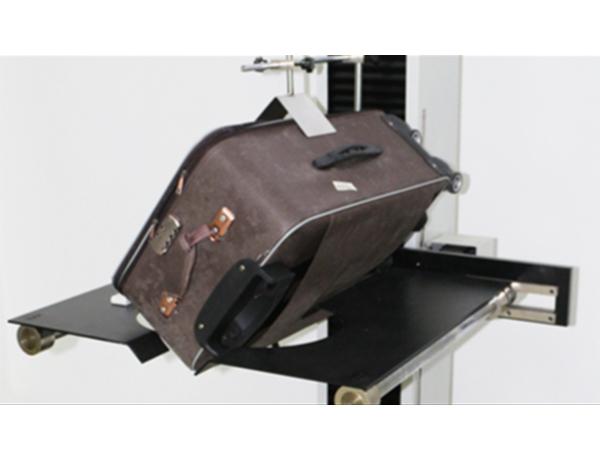

2) Coloque a amostra de teste na plataforma com um acessório. Todos estão fora da linha de segurança.
3) Pressione o botão para cima para elevar as duas plataformas até a altura desejada e, em seguida, pressione o botão de parada para parar de subir.
4) Pressione o botão para baixo, deixe a amostra cair livremente. Quando o teste terminar, registre as condições da amostra.
5) Repita o passo 2 ~ 4 para as outras amostras. Teste de superfície, o ângulo e a borda de acordo.
6) Observação: Durante o teste, todos devem sair do banco de trabalho.
(B) Precauções e manutenção
a. O gabinete deve ser aterrado para evitar o risco de choque elétrico.
b. A linha de energia deve estar conectada com o interruptor de ar e o contator que tem a mesma capacidade e proteção de vazamento elétrico
c. Quando a máquina está ligada, apenas o painel de controle pode tocar, para evitar abrasões ou lesões.
d. Se a máquina deve ser movida, certifique-se de que a alimentação é cortada e esfrie-a por 5 minutos antes de operar.
e. Depois que uma nova máquina for instalada na fábrica, adicione algum óleo do motor de baixa concentração na barra deslizante. Outros óleos corrosivos são proibidos, como óleo antioxidante e óleo de alta concentração.
f. Se houver muita poeira na posição de óleo, baixe a máquina e limpe o óleo adicionado antes. Em seguida, adicione o novo óleo do motor. Por favor, adicione óleo lubrificante nas peças da transmissão regularmente.
g. A máquina de teste de queda pertence ao equipamento mecânico de impacto. Quando um novo for usado por mais de 500 vezes, os parafusos devem ser apertados em caso de disfunção repentina.
