Máquina de teste universal com soluções de teste personalizadas
Aplicação

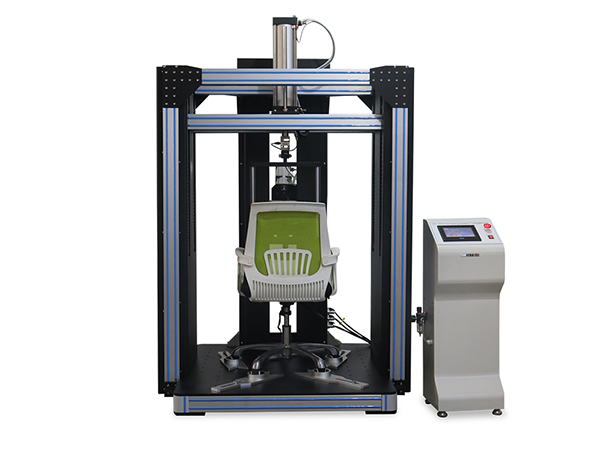

A máquina para teste de almofada de assento e parte traseira da cadeira testa a resistência e durabilidade dos assentos e dos encostos por meio da simulação do uso rotineiro.
A máquina está equipada com duas unidades de acionamento e pode ser controlada individualmente para carregar repetidamente os pontos de teste do assento.
Através da configuração para diferentes parâmetros, a máquina pode completar os seguintes testes:
1. Teste de carga estática do encosto e do assento;
2. Teste de durabilidade do encosto e do assento;
3. Testes de carga estática e durabilidade na borda dianteira do assento;
4. Teste de carregamento estático para frente na horizontal do encosto;
5. Teste de carga estática do encosto de cabeça;
6. Teste de carga estática do descanso de pernas;
7. Teste de carga estática na direção lateral do pé da cadeira;
* Se o cliente também compra o pêndulo GT-LB01-7, os seguintes testes podem ser realizados: teste de impacto do encosto, teste de impacto do apoio para o braço.
Características
1. A estrutura principal da máquina de teste é feita de perfil de alumínio, tem aspeto bonito e é fácil de manter.
2. O servomotor é introduzido como a unidade de acionamento, o que leva a um teste de carga mais preciso e com menos ruído.
3. Usando PLC (controlador lógico programável) para controle de tela tátil, permitindo uma operação mais conveniente.
4. Além disso, o sistema de carregamento controlado eletronicamente é adotado, o que garante economia de espaço na sala de teste.
| Modelo | |
| Estação de trabalho | 1 |
| Capacidade de carga da superfície do assento | 2000N |
| Capacidade de carga do encosto | 2000N |
| Altura da superfície do assento | 15 - 70cm |
| Tempos de teste | 0-99999 ( pode ser ajustada ) |
| Método de controle | Controle por tela tátil PLC |
| Método de elevação | Elevação automática |
| Potência | Monofásica AC 220V 50/60Hz |
| Dimensão (LxDxA) | 180x150x200cm |
| Peso | 500kg |
| Padrões | EN 1728-2012 Secção 6.4, 6.5, 6.7, 6.12, 6.15, 6.16, 6.17, 7.3, 7.4,7.9, 8.2, 8.4.1,8.5（6.25, 6.26 acessórios opcionais） |
| EN581-2-2015（correspondente com EN1728-2012), | |
| EN1335-3 -2009 Secção 7.2.1, 7.2.2, 7.3.1 | |
| EN 1729-2-2012 Secção 5.3.2, 5.3.3, 5.3.5, 5.3.6, 5.3.8 requer acessórios opcionais） | |
| ISO 7173-1989 Secção 7.1, 7.2, 7.3, 7.5, 7.6, 7.7, 7.8, （7.11,7.12 requer acessórios opcionais） | |
| GB/T 10357.3 -2013 Secção 4.3, 4.4,4.7,4.8,4.10,4.11, （4.13,4.14 requer acessórios opcionais） | |
| BIFMA X5.1 - 2011 Secção 5,6,18 , (10,15,16 requer acessórios opcionais） | |
| EN 16139-2013 correspondente com EN1728-2012) | |
| BS5459-2-2000 Secção A5.1 (A5.3, A7.4 requer acessórios opcionais） | |
| QB/T 2280-2007 Secção 6.6.4, 6.6.9 （6.6.10, 6.6.11 requer acessórios opcionais） | |
| Acessórios padrões | GT-LB01-1A Modelo do ponto de carregamento 1pc GT-LB01-2A Carga de almofada de assento 1 pc GT-LB01-3 Carga de almofada de assento pequena 1pc GT-LB01-4 Carga de almofada traseira 1 pc GT-LB01-5 carregamento de carga local 1 pc Acessórios fixos 1 pc Paragens 2 pcs |
| Acessórios opcionais | GT-LB01-7 Martelo de impacto GT-LB01-1B Modelo do ponto de carregamento GT-LB01-2B Carga de almofada de assento GT-LB01-10A BIFMA Peso acumulado |
