Máquina de teste universal com soluções de teste personalizadas
Aplicação

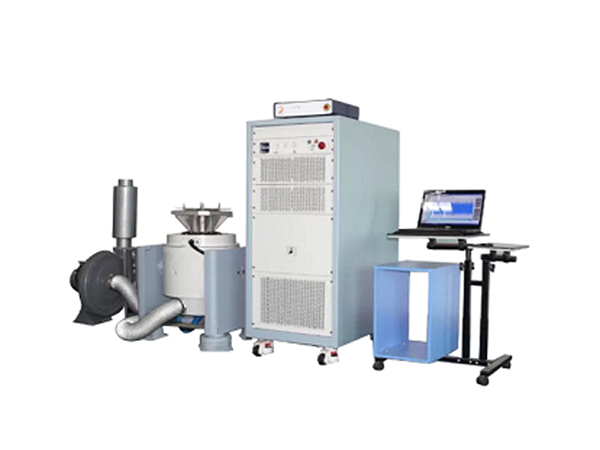

O sistema de teste de vibração eletromagnética simula o ambiente vibratório sob as condições do laboratório para testar a confiabilidade e a segurança das baterias durante vários ambientes vibratórios. Os resultados dos testes serão usados para avaliar se as baterias não sofrerão explosão, incêndio e quebra.
| Modelo | ||||
| Gerador de vibração eletromagnética | Força máxima de excitação sinusoidal | Pico de 300Kg.f | ||
| Força máxima de excitação aleatória | 300Kg.f r.ms | |||
| Força máxima de excitação de impacto | 600Kg.f pico | |||
| Faixa de freqüência | DC1～3000 Hz | |||
| Deslocamento máximo | 25 mm p-p | |||
| Velocidade máxima | 1,8m/s | |||
| Aceleração máxima | 100G(980 m/s2) | |||
| Força máxima de excitação sinusoidal | Pico de 300Kg.f | |||
| F=M(kg) ×A(g) | 5G(49m/s2) | 10G(98m/s2) | 20G(196m/s2) | 30G(294m/s2) |
| 57kg | 27kg | 12kg | 7kg | |
| Carga máxima (círculo dinâmico) | 120 kg | |||
| Freqüência de isolamento de vibração | 2.5 Hz | |||
| Diâmetro da bobina móvel (diâmetro da superfície de trabalho) | Ф150 mm | |||
| Bancada de expansão vertical | 400×400 mm | |||
| Qualidade equivalente a bancada estendida | 15 kg | |||
| Massa dinâmica | 3kg | |||
| Carga superior da mesa estendida | 90Kg | |||
| Parafuso de bancada | 13×M8 | |||
| Vazamento magnético | ＜10 gauss | |||
| Tamanho do equipamento | 750mm×560mm×670mm | |||
| Peso do equipamento | Cerca de 460kg | |||
| Amplificador SA-3K de potência de comutação digital | Potência de saída | 4kVA | ||
| Tensão de saída | 100V | |||
| Corrente de saída | 30A | |||
| Relação sinal/ruído | ≥65dB | |||
| Distorção harmônica (carga resistiva) | ＜1.0% | |||
| Erro de medição da tensão de saída | ≤5% | |||
| Fator de crista de corrente de saída | ≥3 | |||
| Estabilidade DC | O desvio do zero de saída não é maior que 50mv/8h | |||
| Resposta em freqüência 5-3500Hz | ±3dB | |||
| Tamanho do amplificador | 720mm×545mm×1270mm | |||
| Peso | 230kg | |||
| Sistema de proteção de servos | Função: Temperatura, pressão de ar, excesso de deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, potência de controle, falha lógica, deficiência de entrada. | |||
| Controlador de vibração digital VCSusb-2 | Configuração de Hardware | 2 canais de entrada, 1 canal de saída | ||
| Computador de controle | Computador Lenovo original, display LCD (incluindo teclado / mouse óptico) | |||
| Software | Operação em inglês para análise de domínio de tempo e freqüência, fonte de sinal, análise de varredura senoidal, etc. Ele pode gerar automaticamente relatório de teste WORD, exibição de sinais e dados, armazenamento, definir parâmetros de teste e funções de análise. | |||
| Sistema operacional | Windows 2000/ XP | |||
| Acelerômetro a P&B | Faixa de freqüência: 1-12000Hz | |||
| BL-300 Ventilador de resfriamento (com alto-falante) | Poder do ventilador | Sensibilidade: 50mv/g | ||
| Fluxo | Faixa de temperatura: -24 - 250° C | |||
| Pressão do vento | 1.1 KW | |||
| Fornecimento de energia | 3 fases, 380V/50Hz, 15 KVA | |||
